Aerophelia
Ein Objekt zur Visualisierung der Raumluftqualität

Bachelor-Thesis | Hochschule Mainz | Sommersemester 2015
betreut von Prof. Holger Reckter

Seit einigen Jahren sind Datenerhebung und -analyse nicht mehr nur Bestandteil von Wissenschaft oder Politik. Stattdessen hat sie Einzug in den Alltag der Menschen gehalten. Die Analyse unserer Umwelt und unseres eigenen Verhaltens steht mehr im Fokus als bisher. Die »Vermessung der Welt« ist zur Alltagsbeschäftigung geworden.
So entstand im Rahmen meiner Bachelor-Arbeit Aerophelia, ein physisches Objekt, das den CO2-Gehalt sowie die Luftfeuchtigkeit in Echtzeit visualisiert, um Aufschluss über das durchsichtige Gasgemisch zu geben, das wir täglich einatmen.

Aerophelia Gesamtansicht

Konzept

Unter Stichworten wie »Smart Home« und »Big Data« realisierte ich während der Bearbeitungszeit einen funktionstüchtigen Prototyp, der durch eine Bewegung der Blüte und der Beleuchtung anzeigt, ob ein Raum gelüftet werden muss. Gemessen werden der CO2-Gehalt und die Luftfeuchtigkeit in einem »Sensor-Objekt«; dass über Funk mit dem Blüten-Objekt verbunden ist, welches die Messdaten visualisiert.

Funktion

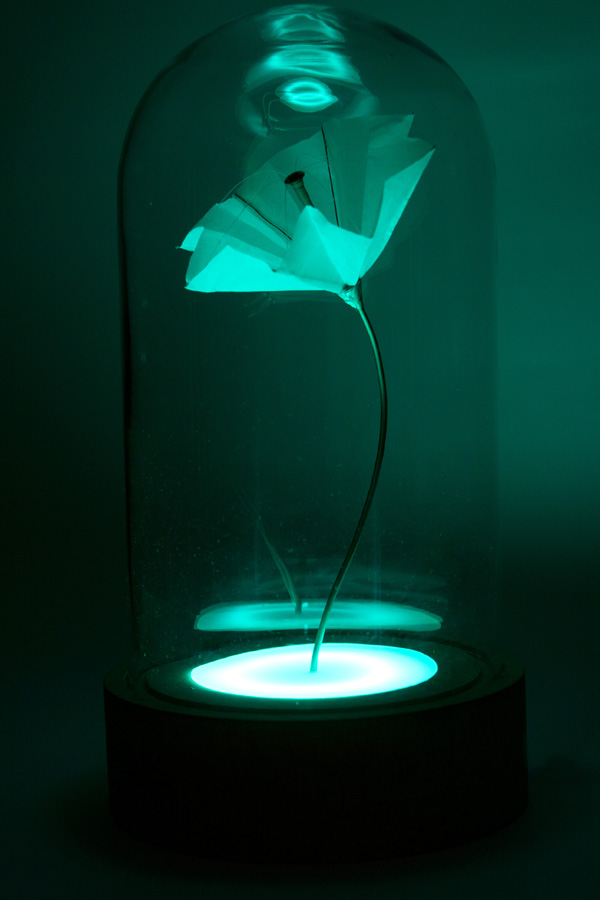

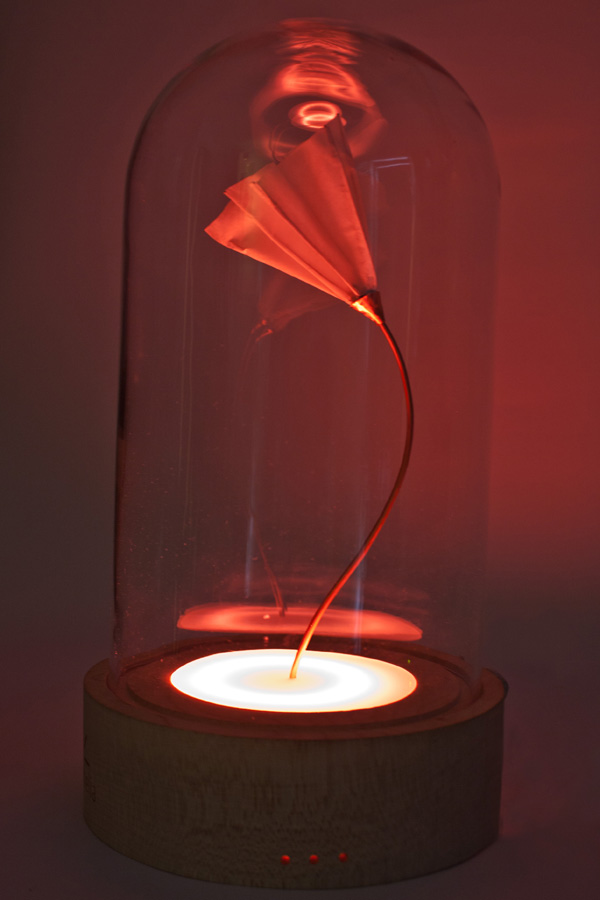

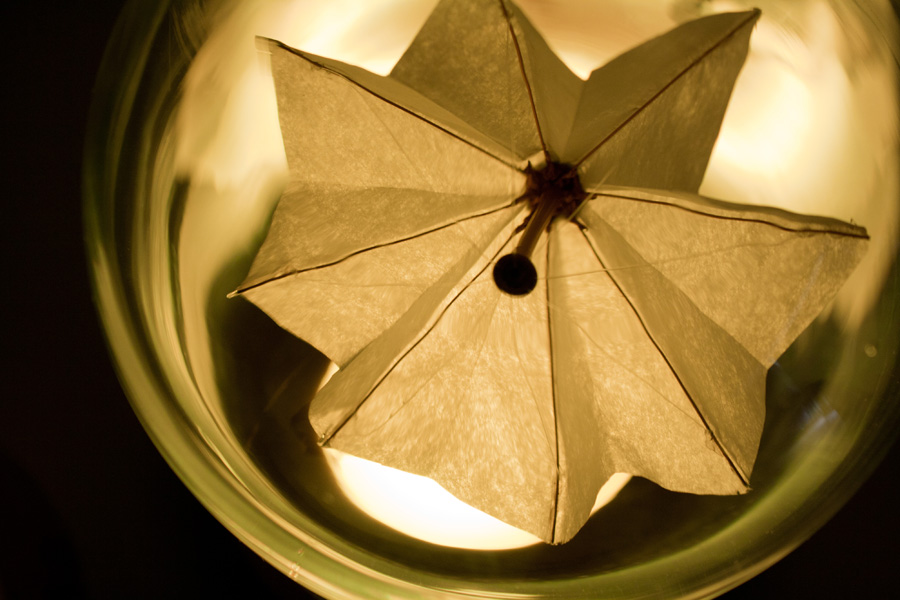

Der CO2-Gehalt wird dabei durch die Öffnung bzw Schließung der Blüte gezeigt, die Luftfeuchtigkeit durch die farbige Beleuchtung des Sockels. Angelehnt an das Prinzip der Zimmerpflanze, die sich zusammenzieht, wenn sie nicht gut genug gepflegt werden, zeigt Aerophelia keine konkreten Zahlenwerte, sondern inter- pretiert die Daten direkt: Geschlossene Blüte – schlechte Luft; blaue Beleuchtung – zu hohe Luftfeuchtigkeit.

Aerophelia in Aktion

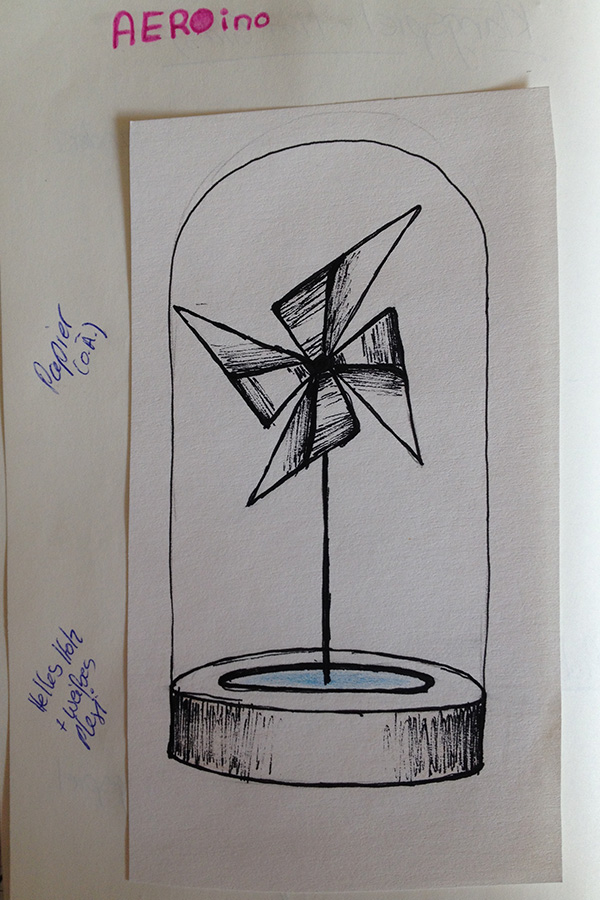

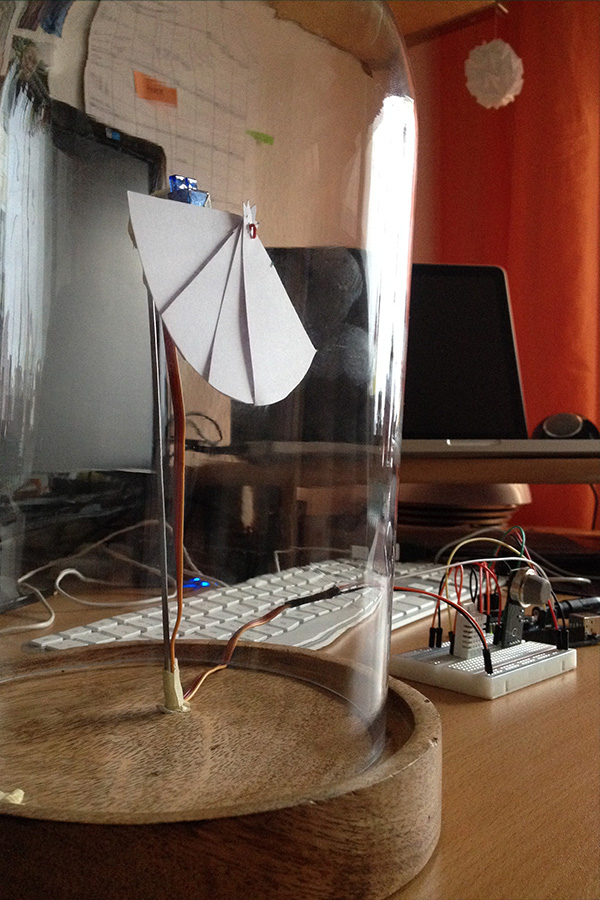

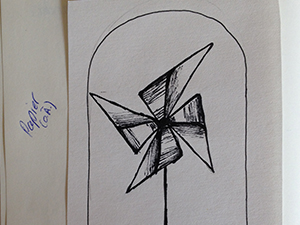

Prototyping & Design

Das Objekt ist auf Basis des Arduino-Uno Microcontrollers aufgebaut. Die Blüte wird durch einen kleinen Servo-Motor gesteuert, die Beleuchtung erfolgt durch einen Adafruit NeoPixel-Ring. Der DHT22-Sensor misst die Luftfeuchtigkeit, als Gassensor kommt der MQ-135 zum Einsatz.
Da das Objekt für dem Wohnbereich konzipiert ist, wurden die Materialien so gewählt, dass sie eine Verbindung der technischen Funktionen zu der organischen Metapher schaffen.
Sowohl Konzept und Design als auch die Programmierung und das Löten der Bauteile übernahm ich selbst.
